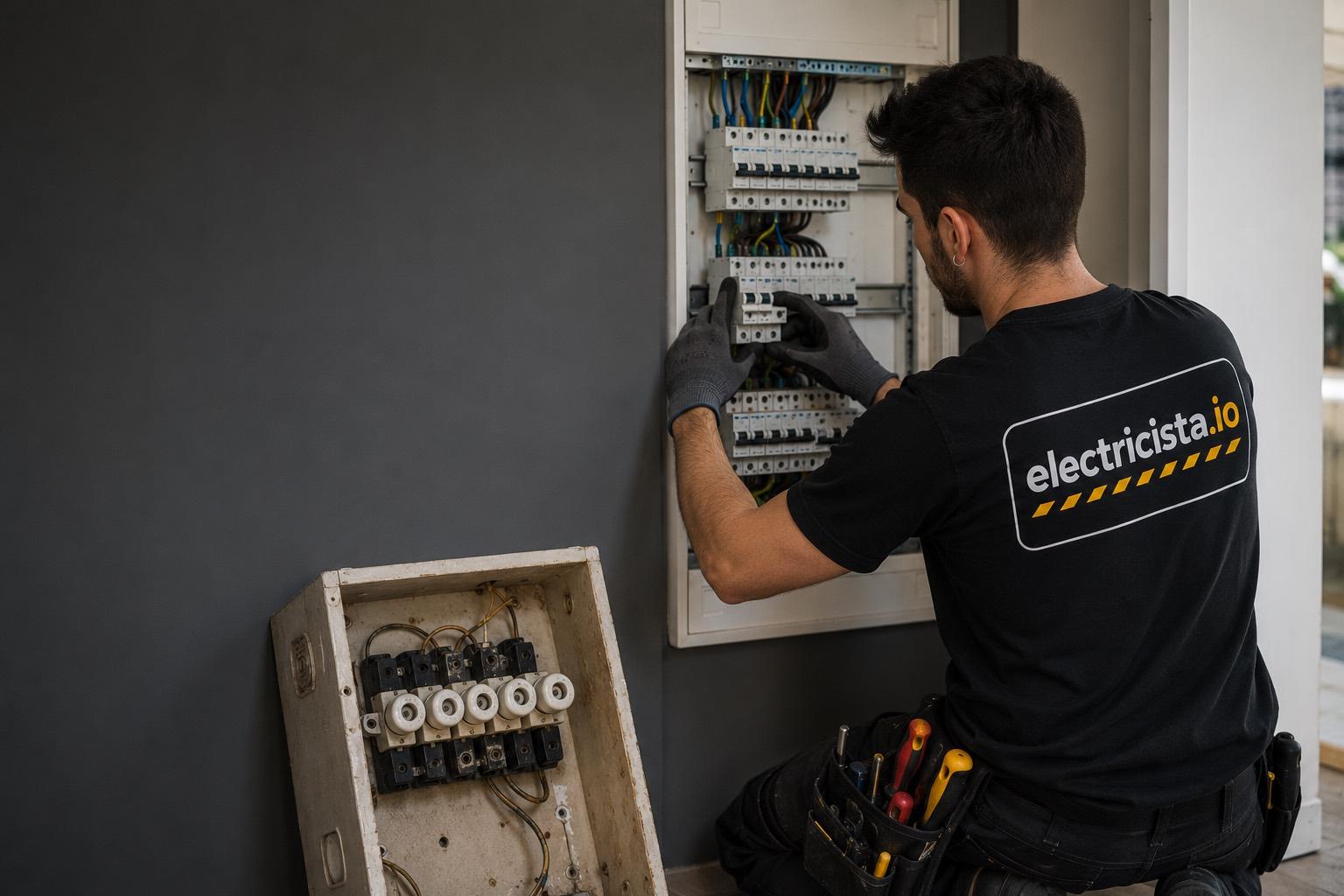

Cambio de cuadro eléctrico en Barcelona: seguridad al día en una mañana: electricistas de electricista.io en plena intervención

Cambio de cuadro eléctrico en Barcelona: seguridad al día en una mañana

Si tu cuadro tiene fusibles, no tiene diferencial o salta sin motivo, toca cambiarlo. Hacemos sustitución de cuadros antiguos y montaje de cuadros nuevos, en una visita y con boletín si lo necesitas.

El servicio

Qué incluye

Cuadro nuevo normalizado

Diferencial, magnetotérmicos (PIAs) por circuito y protección contra sobretensiones si la quieres.

Instalación en una visita

En la mayoría de viviendas, el cambio completo se hace en una mañana. Te quedas sin luz solo unas horas.

Boletín si lo necesitas

Trabajamos con instaladores habilitados: si tu gestión requiere CIE, se firma con el mismo trabajo.

Retirada del cuadro antiguo

Nos llevamos el material viejo y te dejamos la zona limpia.

Señales de que tu cuadro necesita cambio

El cuadro es el guardián de tu instalación. Si es de otra época, no te protege como debería:

  • Todavía tiene fusibles de cerámica o “plomos”
  • No hay diferencial, o hay uno solo para toda la casa
  • Salta entero cuando enchufas el horno y el lavavajillas a la vez
  • El botón de prueba del diferencial no dispara nada
  • Vas a subir potencia o hacer reforma y te piden adaptarlo

Cómo lo hacemos

Primero te pedimos una foto del cuadro actual. Con eso y un par de preguntas te damos presupuesto cerrado por escrito, casi siempre sin visita previa. El día del cambio, el corte de luz dura unas horas, no días.

Dejamos cada circuito rotulado (cocina, luces, enchufes, clima…) para que sepas qué es cada cosa, y probamos la instalación completa contigo delante.

Qué lleva dentro un cuadro nuevo

Cuando pidas presupuesto para un cuadro, mira qué estás comprando. Dos presupuestos con el mismo título pueden contener cosas muy distintas. Nosotros montamos aparamenta Hager y Schneider, y protección contra sobretensiones Toscano. Esto es lo que lleva un cuadro de vivienda estándar:

  • Interruptor general automático, que permite cortar toda la vivienda de golpe
  • Diferencial o diferenciales según el número de circuitos, con su prueba de disparo verificada
  • Un magnetotérmico por circuito, dimensionado a la sección real del cable de ese circuito
  • Circuitos separados como mínimo para alumbrado, enchufes generales, cocina y horno, lavadora y baño, y climatización si existe
  • Protección contra sobretensiones permanentes y transitorias, muy recomendable en toda el área de Barcelona
  • Rotulación de cada línea con lo que alimenta, para que dentro de unos años sepas qué bajar
  • Comprobación final de aislamiento y continuidad de tierra, y garantía por escrito

Normativa del cuadro eléctrico de una vivienda: el esquema mínimo

El Reglamento Electrotécnico de Baja Tensión (REBT, instrucción ITC-BT-25) fija cuántos circuitos debe tener como mínimo el cuadro de una vivienda y cómo se protege cada uno. Es la referencia que mira el instalador que firma el boletín, y conviene conocerla para saber si tu cuadro actual cumple o no.

Hay dos grados de electrificación. La básica, pensada para una vivienda sin calefacción ni aire acondicionado eléctricos, exige un interruptor general de 25 A como mínimo (5.750 W a 230 V). La elevada se aplica, entre otros casos, si la vivienda supera los 160 m², si tiene o va a tener calefacción o aire acondicionado eléctricos, o domótica, y exige un general de 40 A (9.200 W). En la práctica, cualquier reforma con inducción, aire acondicionado y termo eléctrico acaba en electrificación elevada.

El esquema de un cuadro de electrificación básica es este, con su magnetotérmico y la sección mínima de cable de cada circuito:

  • C1, iluminación: magnetotérmico de 10 A y cable de 1,5 mm²
  • C2, enchufes de uso general y frigorífico: 16 A y 2,5 mm²
  • C3, cocina y horno: 25 A y 6 mm²
  • C4, lavadora, lavavajillas y termo eléctrico: 20 A y 4 mm² (o tres circuitos de 16 A y 2,5 mm²)
  • C5, enchufes de baño y auxiliares de cocina: 16 A y 2,5 mm²
  • En electrificación elevada se añaden circuitos propios para calefacción, aire acondicionado, secadora, domótica o más puntos de luz y enchufes, y un diferencial de 30 mA por cada cinco circuitos

¿Hace falta cambiarlo entero o basta con ampliar?

No siempre hay que sustituir el cuadro completo, y decirlo nos cuesta trabajo facturado, pero es la respuesta honesta en bastantes casos.

Basta con ampliar o modificar cuando el cuadro es relativamente moderno, tiene diferencial que funciona, hay espacio libre en el carril y lo que necesitas es añadir un circuito nuevo, por ejemplo para una cocina de inducción o un aire acondicionado. Ahí se añade lo que falta y se deja el resto como está.

Hay que sustituirlo entero cuando quedan fusibles, cuando no hay diferencial o hay uno solo para toda la vivienda, cuando el envolvente está lleno y no admite un elemento más, cuando los magnetotérmicos no se corresponden con la sección de los cables, o cuando la instalación necesita boletín y el cuadro actual no lo va a pasar.

Te lo decimos con una foto del cuadro abierto, sin visita previa y sin coste. Mándanosla y en el mismo día sabes en cuál de los dos casos estás.

Sustitución, montaje o ampliación: no es lo mismo

Nos llegan las tres peticiones y conviene distinguirlas, porque el trabajo y el precio no son el mismo.

La sustitución de un cuadro antiguo es lo más frecuente con diferencia. Hay una instalación en servicio, con su cuadro de fusibles o con un diferencial único, y se cambia por uno normalizado aprovechando el cableado existente cuando está en condiciones. Es el trabajo de una mañana del que hablamos arriba.

El montaje de un cuadro nuevo aparece en obra nueva, en una reforma integral o cuando se crea un suministro que antes no existía, como el de un local que se segrega. Aquí no hay nada que aprovechar. Se diseña el reparto de circuitos desde cero en función de lo que va a haber, y lleva boletín porque la instalación es nueva.

La ampliación es la opción intermedia y la más barata. El cuadro actual está bien, tiene sitio libre en el carril y solo hay que añadir el circuito que falta. Si tu caso es este te lo diremos, aunque nos dé menos trabajo.

Cuadros de comunidad y de local

No todo son viviendas. Una parte importante de los cuadros que renovamos son de servicios comunes y de locales de actividad, y ahí las exigencias cambian.

En comunidades, el cuadro de servicios comunes suele alimentar alumbrado de escalera y párking, ascensor, grupo de presión, bomba de achique, antena y portero. El problema clásico es que ha ido creciendo por acumulación durante décadas, sin que nadie replanteara el conjunto, y acaba siendo un cuadro donde nadie sabe qué es cada cosa. Lo rehacemos ordenado y rotulado, y entregamos al administrador el esquema por escrito.

En locales, lo determinante es separar por actividad: cocina, cámaras frigoríficas, climatización y sala tienen que ir independientes, y las cámaras deben quedar en un circuito que no se pueda desconectar por error al cerrar. Si el local necesita legalización para su licencia de actividad, el certificado va incluido y lo tramitamos nosotros.

Dudas habituales

Preguntas sobre cambio de cuadro eléctrico

¿Cuánto cuesta cambiar un cuadro eléctrico?

Depende del número de circuitos y del estado de la instalación. Mándanos una foto del cuadro y te damos precio cerrado por escrito en menos de 2 horas.

¿Cuánto tiempo estaré sin luz?

En una vivienda tipo, entre 3 y 5 horas. Te avisamos antes de cortar y te dejamos todo funcionando el mismo día.

¿Cambiar el cuadro requiere boletín?

Si se modifica la instalación puede requerir CIE, sobre todo si aprovechas para subir potencia. Trabajamos con instaladores habilitados, así que se firma en el mismo trabajo.

¿Merece la pena añadir protección contra sobretensiones?

Si tienes electrodomésticos de gama media-alta, ordenadores o teletrabajas, sí: una sobretensión de red puede quemarlos y el protector cuesta mucho menos que reponerlos.

¿Hacéis sustitución de cuadros eléctricos antiguos?

Es el trabajo que más hacemos. Cuadros de fusibles de porcelana, cuadros con un solo diferencial para toda la casa y cuadros llenos que no admiten un circuito más. Se sustituyen por uno normalizado, con un magnetotérmico por circuito, y todo rotulado antes de cerrar.

¿Y montaje de cuadros en obra nueva o reforma integral?

También. En obra el reparto de circuitos se diseña desde cero según lo que vaya a haber en la vivienda o el local, y la instalación se legaliza con su certificado. Si eres reformista o constructor, coordinamos directamente con la obra.

Zonas de servicio

Zonas donde ofrecemos cambio de cuadro eléctrico

Servicio propio en Barcelona, Sabadell, Badalona, Mataró y Granollers, y cobertura diaria en sus comarcas: Barcelonès, Vallès Occidental, Vallès Oriental y Maresme.

También en: Santa Coloma de Gramenet, Sant Adrià de Besòs, Esplugues de Llobregat, Cornellà de Llobregat, Castellar del Vallès, Sant Quirze del Vallès, Barberà del Vallès, Cerdanyola del Vallès, Ripollet, Montgat, Tiana, Argentona, Cabrera de Mar, Vilassar de Mar, Premià de Mar, Sant Andreu de Llavaneres, Mollet del Vallès, Les Franqueses del Vallès, Parets del Vallès, Llinars del Vallès, Montornès del Vallès, Sant Joan Despí, El Prat de Llobregat, Rubí, Matadepera.

Trabajos reales

Cómo queda un trabajo de cambio de cuadro eléctrico

Fotografías tomadas por nuestro equipo durante las intervenciones, sin retoques ni bancos de imágenes.

Cuadro eléctrico terminado con diferencial y magnetotérmicos Hager, protector de sobretensiones Toscano Vigivolt y borna de tierra

Cuadro terminado, circuito a circuito

Cuadro nuevo con diferencial y magnetotérmicos Hager, un magnetotérmico por circuito y protector de sobretensiones Toscano Vigivolt arriba a la izquierda. Cableado peinado con bridas y borna de tierra propia.

Cuadro eléctrico de un local en Gràcia, Barcelona, con cinco filas de diferenciales y magnetotérmicos

Cuadro de un local en Gràcia

Cuadro de un local en el barrio de Gràcia, Barcelona: interruptor general, un diferencial por grupo de circuitos y cada línea con su magnetotérmico. Cableado numerado y ordenado por filas para que cualquier ampliación futura no sea un rompecabezas.

Centralización de contadores de una comunidad de vecinos en Badalona, con caja general de protección, embarrado y seis contadores digitales

Centralización de contadores en Badalona

Centralización de una finca de Badalona: caja general de protección con fusibles, embarrado de cobre y seis contadores digitales, con la derivación individual de cada vivienda identificada. Parte de una renovación de la instalación común del edificio.

Cuadro eléctrico antiguo de dos elementos desmontado junto al envolvente del cuadro nuevo

Lo que había antes

Dos automáticos sujetos a un perfil, sin diferencial, para toda una vivienda. A la derecha, el envolvente del cuadro nuevo esperando.

Cuadro eléctrico durante el montaje, con un magnetotérmico Schneider ya conectado y los circuitos por conectar

Montaje en curso

Momento intermedio de un cambio de cuadro, con el primer magnetotérmico Schneider ya conectado. Cada circuito se identifica antes de conectarlo, no después.

Cables de una caja de derivación etiquetados uno a uno con cinta antes de conectarlos

Etiquetar antes de conectar

Cada línea rotulada antes de cerrar. Es lo que permite que dentro de cinco años alguien sepa qué es cada cosa sin ir a ciegas.

Caja de derivación empotrada con el cableado recogido con bridas y conexiones con bornas WAGO

Una caja de registro como debe quedar

Cable recogido con bridas, conexiones con borna y espacio suficiente para que nada trabaje forzado. Un empalme fuera de caja no lo verás en un trabajo nuestro.
